SPIP - Scanning Probe Image Processor v2.0070 by Image Metrology ApS

Abaixo encontra-se uma demonstração passo-à-passo de como o programa opera quando, partindo de uma imagem obtida pelo micrscópio, deseja-se realizar uma estimação da ponta usada e em seguida uma deconvolução, usando a estimativa da ponta, para, enfim, obtermos uma imagem da superfície real com certa precisão. Uma explanação mais técnica e mais detalhada sobre cada etapa do processo pode ser encontrada tanto no site http://www.imagemet.com/spip/examples/index.html como no menu "Ajuda" ofericido no programa.

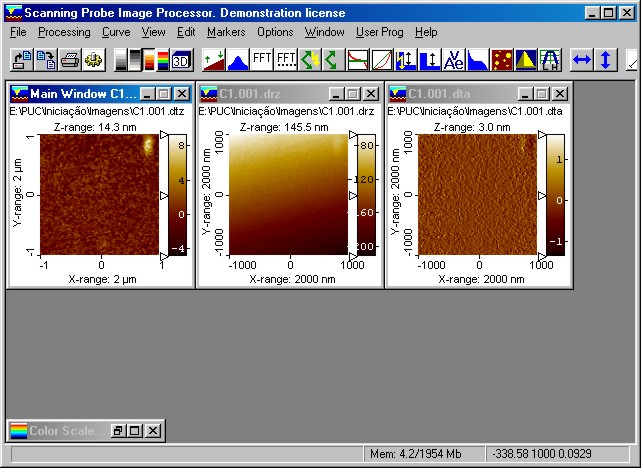

	Para fazer com que o programa abra um arquivo basta seguir o modelo padrão: 'Arquivo/Abrir' ('File/Open') e escolher o arquivo desejado. É importante lembrar que o formato do arquivo deve ser compatível com o programa. Isto feito, as três janelas da figura ao lado se abrem como descrito na avaliação exposta na página anterior.
Fig. 2. Abrindo C1.001
(clique para aumentar)

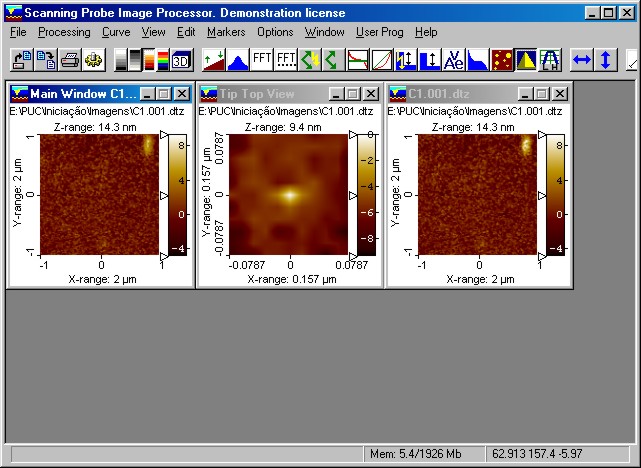

Clicando com o botão direito do mouse na janela principal, (fechar as janelas restantes é opcional, no entanto torna a área de trabalho mais limpa e agradavel) temos, dentre as opções, o comando "Tip Characterize...". Selecionando-o, abrimos o menu "Tip Characterize". Basta clicar no botão "Characterize" que a tela abaixo é instantaneamente aberta.

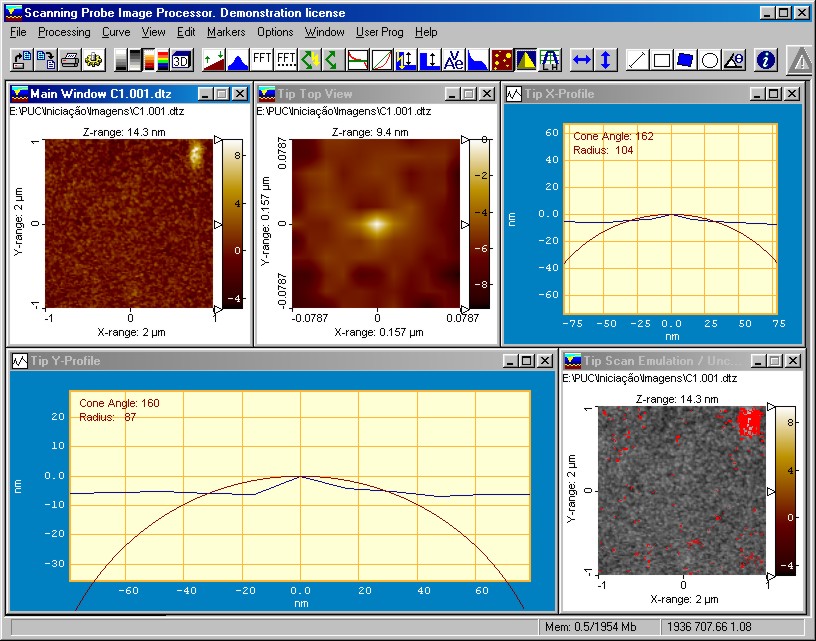

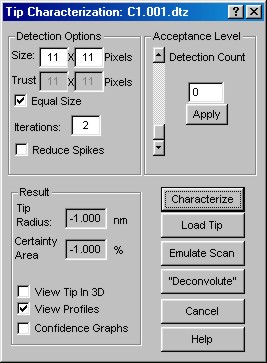

Fig.3. "Tip Characterize"	Fig. 4. Menu "Tip Characterization"
(clique para aumentar)	(clique para aumentar)

Clicando no botão "Deconvolute", aparecerá uma janela contendo a superície proveniente da deconvolução da imagem trabalhada, levando em consideração a ponta estimada pelo programa. Na figura abaixo, a janela em questão é a primeira janela da direita para a esquerda.
	Fig. 7. Após deconvolução
	(clique para aumentar)
